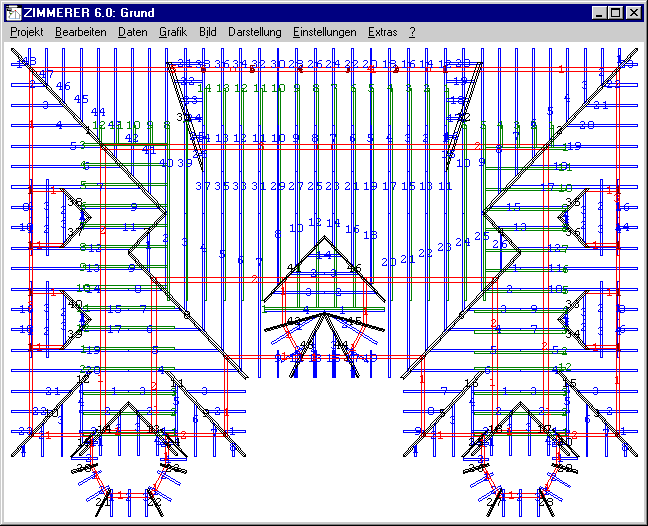

Beispiel Grafik GRUND.

Dies ist eine Bildschirmkopie; beim Ausdruck wird eine wesentlich höhere Detailauflösung erreicht!

In desem Beispiel wurde nur NUMERIEREN eingeschaltet - zur Anzeige der Sparren- und sonstigen Maße sollten mehrere Einzelbilder gewählt werden, da es im gesmatbild unvermeidlich zu Überschreibunge kommt.

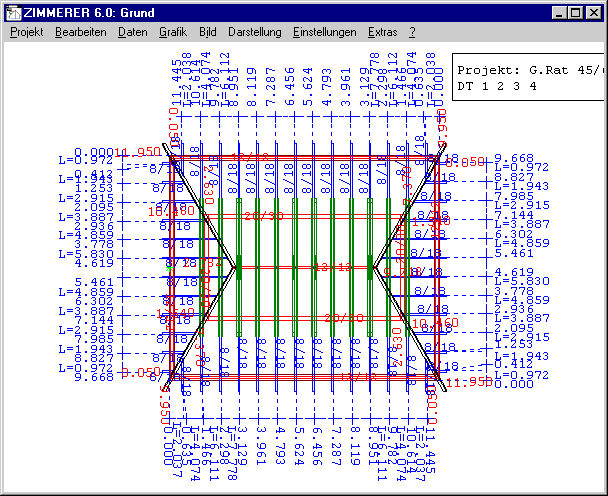

Beispiel Grafik GRUND.

Dies ist eine Bildschirmkopie; beim Ausdruck wird eine wesentlich höhere Detailauflösung erreicht!

In desem Beispiel wurde die Vemaßung eingeschaltet: gezeigt werden hier Dimension, Position und Länge von Sparren/Schiftern sowie Anfallspunkte und Dimensionen der Pfetten.
